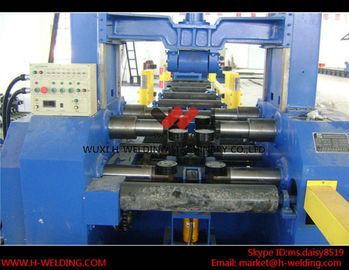

آلات الجمعية واجب H شعاع خط الانتاج الثقيلة للهيكل الصلب

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	H-WELDING
إصدار الشهادات:	CE
Model Number:	Z25

شروط الدفع والشحن:

Minimum Order Quantity:	1 Set
الأسعار:	negotiation
Packaging Details:	Mainframe naked in container, electrical control box in plywood cases (Non fumigation) then in container.
Delivery Time:	15 working days after received your payment
Payment Terms:	30% T/T as advance payment when sign the contract, 70% T/T as balance payment before delivery or 100% irrevocable LC at sight
Supply Ability:	30sets per month

اتصل

مفصلة وصف المنتج

Product Name:	Z25 H Beam Production Line Assembly Machine	Application:	H beam track welding
Inverter:	Mitsubishi	Welder:	Spot welding
Available flange height:	2500mm	Linkage control:	Available
Input conveyor:	2.6m*3	Output conveyor:	2.6m*3
تسليط الضوء:	آلة تجميع , ح شعاع آلة تجميع

خط إنتاج Z25 H شعاع آلة الجمعية في الهيكل الصلب الثقيلة

مواصفات:

نموذج		Z15	Z18	Z20
الحجم ويب (مم)	ارتفاع	200-1500	200-1800	200-2000
	سماكة	6-32	6-32	6-32
	الطول	2000-15000	2000-15000	2000-15000
حجم شفة (مم)	العرض (مم)	200-800	200-800	200-800
	سمك (مم)	6-40	6-40	6-40
	الطول (مم)	4000-15000	4000-15000	4000-15000
سرعة التجمع (م / دقيقة)		0،6-6	0،5-6	0،5-6

1- اسطوانة العليا الصحافة؛ شعاع 2-العلوي؛ 3-العمود (4)؛ رفع شعاع. الأسطوانة 5 العليا الصحافة؛ جهاز توجيه 6-قوس؛ جهاز تحامل 7 على الشبكة العالمية؛ 8 شفة الجهاز لقط. شعاع 9 السفلي. مجلس 10 الجدار؛ 11 الرئيسية بكرة نقل (12)؛ مقرنة. المخفض 13 الحركية.

ملاحظة: الصورة هي للاشارة فقط. ويمكن تعديل تركيب-مواقف العناصر

وفقا لحالة العملية.

وصف:

والمحاذاة التلقائية دقيقة. لا تحتاج إلى ضبط كل مرة (يستخدم الانحراف الأسطوانة بنسبة التعديل).
وخلال التجمع، يمكن للحامل وقف الهيدروليكي في كلا الجانبين ضمان المواءمة بين الجانب نهاية الويب وشفة.

التطبيقات:

واعتمد الصحافة شعاع العلوي مع اليمين واليسار 4 مجموعات من دليل في اتجاه، وضمان الضغط الاستقرار.
والدافع وحدة البحث عن المفقودين قوس التلقائي لحام البقعة مع اسطوانة النفط الخفيف واجب، من دون الحاجة إلى الهواء المضغوط.

ميزة تنافسية:

يعتمد نظام التحكم الياباني تحكم "ميتسوبيشي" المجلس التشريعي الفلسطيني، سرعة تجميع مدفوعة مع المحرك الرئيسي وتعديلها عن طريق العاكس AC.
النظام الهيدروليكي هو نتاج القياسية التي تنتجها شركة أجنبية شركة مشروع مشترك الصين و، ومجهزة مرشح ما يرام، وضمان أداء طويلة وموثوق بها صمامات كهرومغناطيسية.
